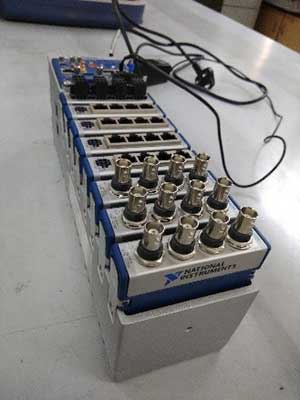

विकृति मापन प्रणाली – डीएक्यू

उपकरण विवरण

मेक: नेशनल इंस्ट्रूमेंट, बैंगलोर
मॉडल: NI DAQ 9137
विशिष्टता: 32 चैनल पोर्टेबल डेटा
तनाव, विक्षेपण, त्वरण को मापने की सुविधा के साथ अधिग्रहण प्रणाली
डेटा अधिग्रहण संकेतों के नमूने लेने की प्रक्रिया है जो वास्तविक दुनिया की भौतिक स्थितियों को मापता है और परिणामी नमूनों को डिजिटल संख्यात्मक मानों में परिवर्तित करता है जिन्हें कंप्यूटर द्वारा हेरफेर किया जा सकता है। डेटा अधिग्रहण प्रणालियाँ, जिन्हें संक्षेप में DAS या DAQ कहा जाता है, आमतौर पर प्रसंस्करण के लिए एनालॉग तरंगों को डिजिटल मानों में परिवर्तित करती हैं। डेटा अधिग्रहण प्रणाली के घटकों में शामिल हैं:

• सेंसर, भौतिक मापदंडों को विद्युत संकेतों में परिवर्तित करने के लिए।
• सिग्नल कंडीशनिंग सर्किट्री, सेंसर सिग्नल को ऐसे रूप में परिवर्तित करने के लिए जिसे डिजिटल मानों में परिवर्तित किया जा सकता है।
• एनालॉग-टू-डिजिटल कन्वर्टर्स, वातानुकूलित सेंसर संकेतों को डिजिटल मूल्यों में परिवर्तित करने के लिए।

कार्य सिद्धांत

जैसे ही मेम्बर पर भौतिक परिवर्तन/भार लागू होता है, सेंसर/ट्रांसड्यूसर परिवर्तनों को महसूस करता है, और वह परिवर्तन (एनालॉग सिग्नल) विद्युत आउटपुट के रूप में सिग्नल कंडीशनर को भेजता है, यह सिग्नल को वांछित आउटपुट के रूप में परिवर्तित करता है और उसे परिवर्तित करता है डिजिटल रूप में और इसे पीसी पर प्रदर्शित किया।

अनुप्रयोग

• किसी भी संरचना पर तनाव माप
• विक्षेपण मापन
• त्वरण माप
• फोटो इमेजिंग

उपयोगकर्ता अनुदेश

सटीक तनाव माप सुनिश्चित करने के लिए, निम्नलिखित पर विचार करें:

• क्वार्टर- और हाफ-ब्रिज स्ट्रेन गेज के लिए आवश्यक सर्किटरी को पूरा करने के लिए सेतु का पूरा होना
• व्हीटस्टोन ब्रिज सर्किटरी को बिजली देने के लिए उत्तेजक (एक्साईइटेशन)
• लंबे लीड तारों से उत्तेजन वोल्टेज में त्रुटियों की भरपाई के लिए रिमोट सेंसिंग
• माप रिज़ॉल्यूशन बढ़ाने और सिग्नल-टू-शोर अनुपात में सुधार करने के लिए प्रवर्धन
• बाहरी, उच्च-आवृत्ति शोर को हटाने के लिए फ़िल्टरिंग
• जब कोई तनाव लागू नहीं होता है तो ब्रिज को 0 V आउटपुट पर संतुलित करने के लिए ऑफसेट नलिंग
• ज्ञात, अपेक्षित मान पर सेतु के आउटपुट को सत्यापित करने के लिए शंट अंशांकन

सम्पर्क करने का विवरण

सीएसआईआर-केंद्रीय सड़क अनुसंधान संस्थान,
दिल्ली-मथुरा रोड, नई दिल्ली-110025
फ़ोन: +91-11-26848917 (निदेशक), 26312412 (सीओए कार्यालय), 26832173 (रिसेप्शन)
फैक्स: +91-11-26845943
ईमेल: director [dot] crri [at] nic [dot] in

उपकरण उपयोग शुल्क (जीएसटी सहित)

सॉफ़्टवेयर लागत सहित निरीक्षण और परीक्षण शुल्क: रु./- प्रति यूनिट, लागत: 36 लाख रुपये।
डिमांड ड्राफ्ट "निदेशक, सीएसआईआर-केंद्रीय सड़क अनुसंधान संस्थान, नई दिल्ली" के पक्ष में देय होना चाहिए।
पत्र, डीडी और नमूने "एचओडी-बीईएस, सीएसआईआर-केंद्रीय सड़क अनुसंधान संस्थान, नई दिल्ली" को भेजें
