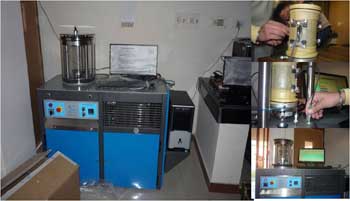

एस्फाल्ट मिश्रक प्रदर्शन परीक्षक के साथ किए गए गतिक मापांक और प्रवाह अंक परीक्षण

मेक: आईपीसी ग्लोबल, ऑस्ट्रेलिया

मॉडल: AASHTO:TP 79-2009

कार्य सिद्धांत, विशिष्टता और अनुप्रयोग

एनसीएचआरपी प्रोजेक्ट 9-29 ने वाणिज्यिक उपकरण विकसित किया जिसने तीन सरल प्रदर्शन परीक्षणों की अनुशंसा की:

• गतिशील मापांक - कॉम्प्लेक्स मापांक का पूर्ण मूल्य (साइनसॉइडल लोडिंग के अधीन शिखर से शिखर प्रतिबल को शिखर से शिखर विकृति द्वारा विभाजित करना)
• प्रवाह संख्या - स्थायी अक्षीय तनाव के परिवर्तन की न्यूनतम संचय दर के अनुरूप बार-बार लोड चक्रों (बार-बार संपीड़ित प्रतिबल वेगों) की संख्या
  • एचएमए के रटिंग प्रतिरोध से संबंधित
  • प्रवाह संख्या बढ़ने से रटिंग प्रतिरोध भी बढ़ जाता है
• प्रवाह समय - इसमें नमूने पर बार-बार लोड करने के बजाय एक स्थिरांक लागू किया जाता है और कुल विरूपण देखा जाता है, इसलिए, यह केवल स्थैतिक विसर्पण परीक्षण है। यह स्थायी अक्षीय तनाव के परिवर्तन की न्यूनतम दर के अनुरूप समय है

उपकरण के घटक

इसमें एक त्रिअक्षीय सेल, पर्यावरण कक्ष, हाइड्रोलिक एक्चुएटर और पंप, हीट एक्सचेंजर के साथ प्रशीतन और हीटिंग इकाई, नियंत्रण और डेटा अधिग्रहण प्रणाली शामिल है, शामक निर्मित हाइड्रोलिक पंप ऊर्ध्वाधर भारण (लोडिंग) प्रणाली के लिए दबाव प्रदान करता है, संपीड़ित हवा का उपयोग दबाव को सीमित करने और त्रिअक्षीय कोशिका को ऊपर उठाने और नीचे करने के लिए किया जाता है।

उपयोगकर्ता अनुदेश

• नमूना तैयार करें
• एलवीडीटी ठीक करें
• परीक्षण तापमान के संबंध में कक्ष (चैम्बर) को अनुकूलित (कंडीशन) करें
• प्रणाली को संचालित करें

सम्पर्क करने का विवरण

निदेशक

सीएसआईआर-केंद्रीय सड़क अनुसंधान संस्थान

दिल्ली-मथुरा रोड

पी.ओ.: सीआरआरआई, नई दिल्ली-110025

दूरभाष:+91-11-26848917, फैक्स:+91-11-26845943

ईमेल आईडी: director [dot] crri [at] nic [dot] in

उपकरण उपयोग शुल्क (जीएसटी सहित)

• उद्योग: रु. 1.5 लाख (एक लाख पचास हजार)
• विश्वविद्यालय: रु. 1.125 लाख (एक लाख बारह हजार पांच सौ)
• राष्ट्रीय प्रयोगशालाएँ/अनुसंधान एवं विकास: रु. 1.125 लाख (एक लाख बारह हजार पांच सौ)
